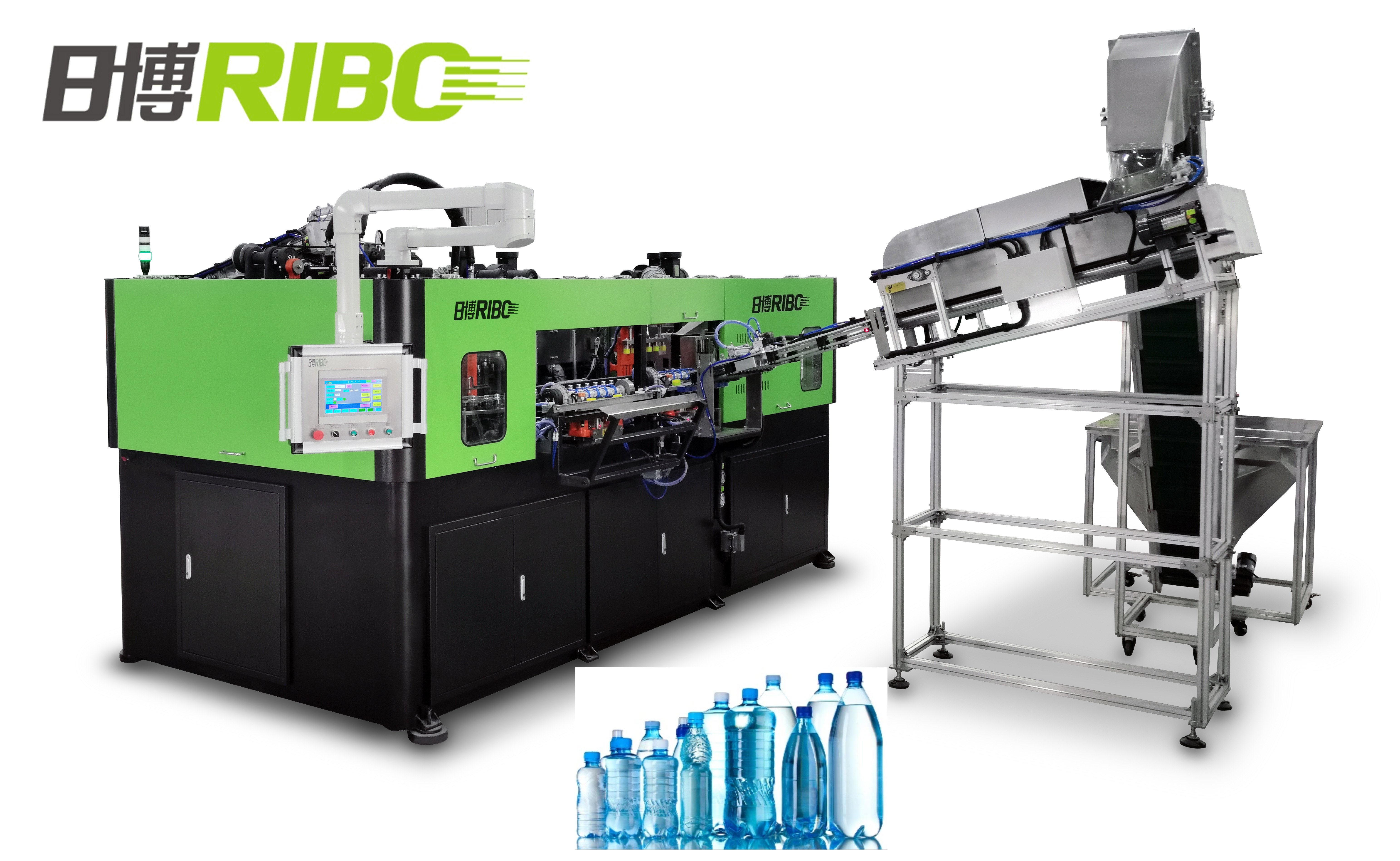

6つのキャビティ ツー ステップの打撃の成形機

ペット水差し/炭酸清涼飲料のびんのための自動打撃の成形機の最もよい価格

BLMSシリーズ機械の導入

I. Summary

BLMSシリーズ線形ブロー形成機械は利点が迅速な、安定した、簡単で、一般的な意図された環境の金庫として記述することができる最先端のびんの吹く技術と現在設計され、開発される高速自動ペット送風機である。それは飲料水、飲料、食糧、毎日の化学製品、等のためのブロー形成の冷たい詰物そしてmesothermal満ちるペット容器で主に適当である。機械は高性能と豊富にもたらす。各キャビティの容量は元の1000bphから1600bphにびんのサイズが上限の顧客の要求を満たすことができるそれぞれ600mlとまたはより少しのより等しいとき高められた。プレフォームの自動ローディング システムと装備されていて、機械は全プロセスの間にあらゆるオペレータの干渉なしで堅実なパーフォーマンスおよび高速を、十分に自動的に使用する。したがって、プロダクトの質を保証する汚染のチャンスは明らかに減らすことができる。

II.テクノロジー開発

i. システムを締める型の革新

サーボ モーターは4部分型のホールダーの動きを運転するために採用され、高圧過給された型の施錠機能は装備されている。この型の締め金で止め、開始メカニズムは今では国内線形ブロー形成機械で加えられる最も有効な締め金で止め、開始メカニズムであるたくさんの年の練習に私達自身によって首尾よく開発された。型の動きのサイクル時間はたった0.4~0.5第2である。その間、全動きは効果的に型を保護し、終了するびんのラインの分離の可視性を減らすことができる型の版間の影響が償却される間、正確、安定している迅速である。

II.サーボPLCシステムの適用

サーボ・システムはサーボPLCシステムに速い信号を送る接近センサー スイッチとの軌道の目標位置を捕獲する即刻の位置を行なうために採用される。それからサーボ モーターの回転のコーダー植物でラインの軌道の位置を検出し、次に制御システムに情報を反映する。その結果、オリエンテーションはPLCおよび位置モジュールによって行われる。

III.サーボ モーターの適用

型の動きのメカニズム:サーボ モーター減力剤のsynchronical輸送システムはそれぞれ2本の連結棒によって強く引かれる型の両側で交換2つの蝶番のメカニズムのおよびdownmotionを達成するために採用される。このように、型の入り口および完了として一般に知られている中間移動の反対側に握る2型または互いの方の版を。サーボ モーターによって運転される強く引く車輪は右回りの円形を絶えず作る。各円形は版の動きを握る型の完全な周期をもたらす------開いた、近い。また型の版間の影響を磨き、効果的に型を保護する高圧空気によって過給される型の施錠機能は加えられる。その上、それは終了するびんのラインの分離の可視性を減らすのを助ける。サーボ モーター運転された型の動きのメカニズムはに一連の型の動きは簡単、正確、一貫している迅速であることを保障するサイクル時間に0.3~0.5秒をする堅い設計のシミュレーション解析、設計され、作成される。

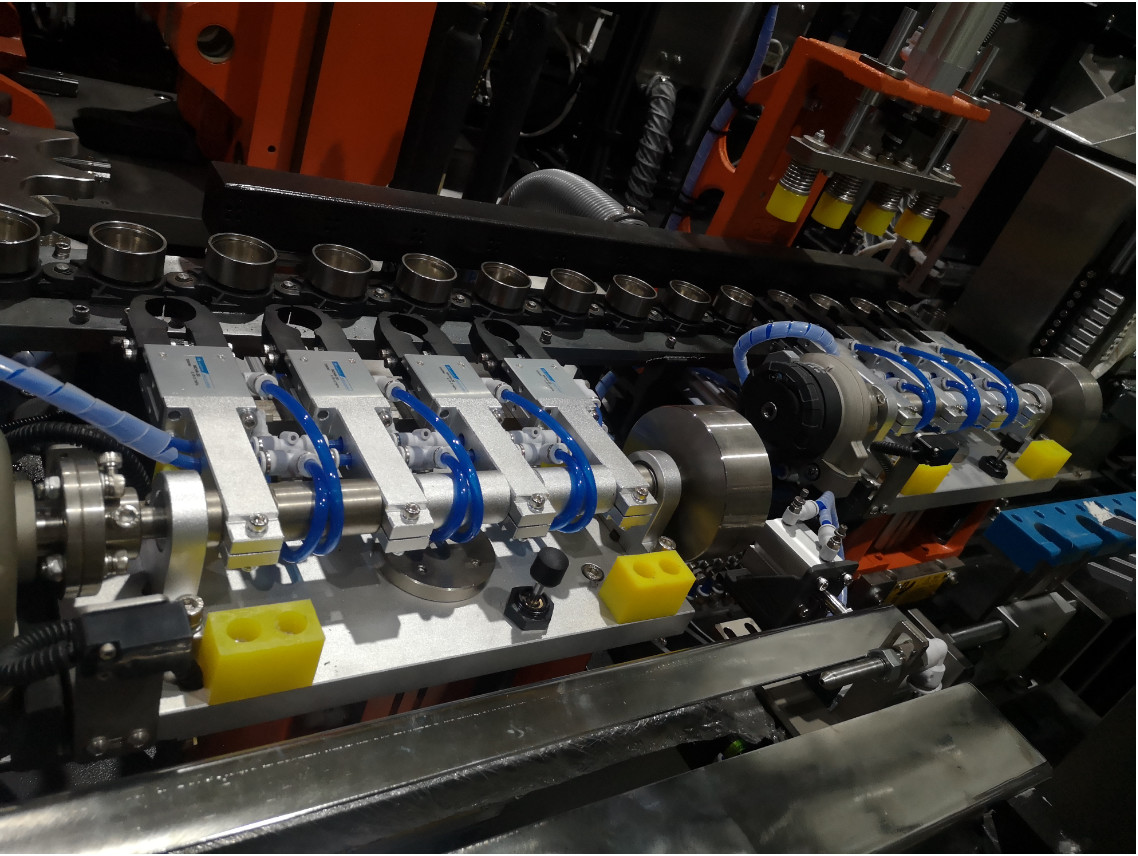

ステップのメカニズム:与えるプレフォームの暖房、渡すことおよびびんの伝達動きはサーボ モーターのsynchronical高速および精密な置いたすべての結果である。（運転する採用されたサーボ モーターはチャックを、チャックは円形を動かし、ステップ周期完了する。それはロボットによって4 PCに荷を積む合間でそれを行う、熱される4 PC打撃型に入って来るために行う4 PC終えたびんを取られる意味する。）軌道によって歩むスライダーはより少ないサイクル時間および高性能と速く、安定している。

伸張のメカニズム:伸張の棒は棒の動きの同期性を保障し、生産前に調節をすることもっと簡単にするサーボ モーターによって突然運転される。

（打撃型を交換した後、それを棒の伸張の高さを調節すること大いにちょうどマニュアルによって調節をするタッチ画面のデータ、必要性を入れない必要があるもっと簡単にする。）

ⅳ. エネルギー効率が良い暖房装置

省エネのタイプ赤外線ランプの最も最近の技術を使用して、ランプの浸透はより強い、均一!そして慣習的なランプと比較されて、それは電気30-20%まで救うことができる。

homothermalヒーターは割合で絶えず供給される力がある電圧の変動によって影響されないシステムに、調節する自動反射および閉じたループを採用する。ヒーターの各ランプの管はそれぞれ制御することができる。さらに、ヒーターは高いよい部分率を作る、ヒーターの中の温度の定数を保つことができ、プレフォームが一貫して熱したコンバーターによって制御される循環の空冷システムが装備されている。さらに、homothermalヒーターは温度が非常に変動する条件でとてもはたらく（10℃~30℃）。熱するステップ システムの位置はサーボ モーターによって、速く、安定した行なわれる。

v. 自動プレフォームの分解システムの適用

プレフォームの自動分解システムが働いている場合、各プレフォームのスライドの方法の光電センサーは各スライドの方法で均等に広がるためにプレフォームを確かめるようにプレフォームのローディング モーターおよび分配シリンダーに命じる。プレフォームの不在はホッパーに停止なしで滑らかに動く全プロセスを保障するより多くのプレフォームの配達を要求するために警報を誘発する。

III.性能および利点

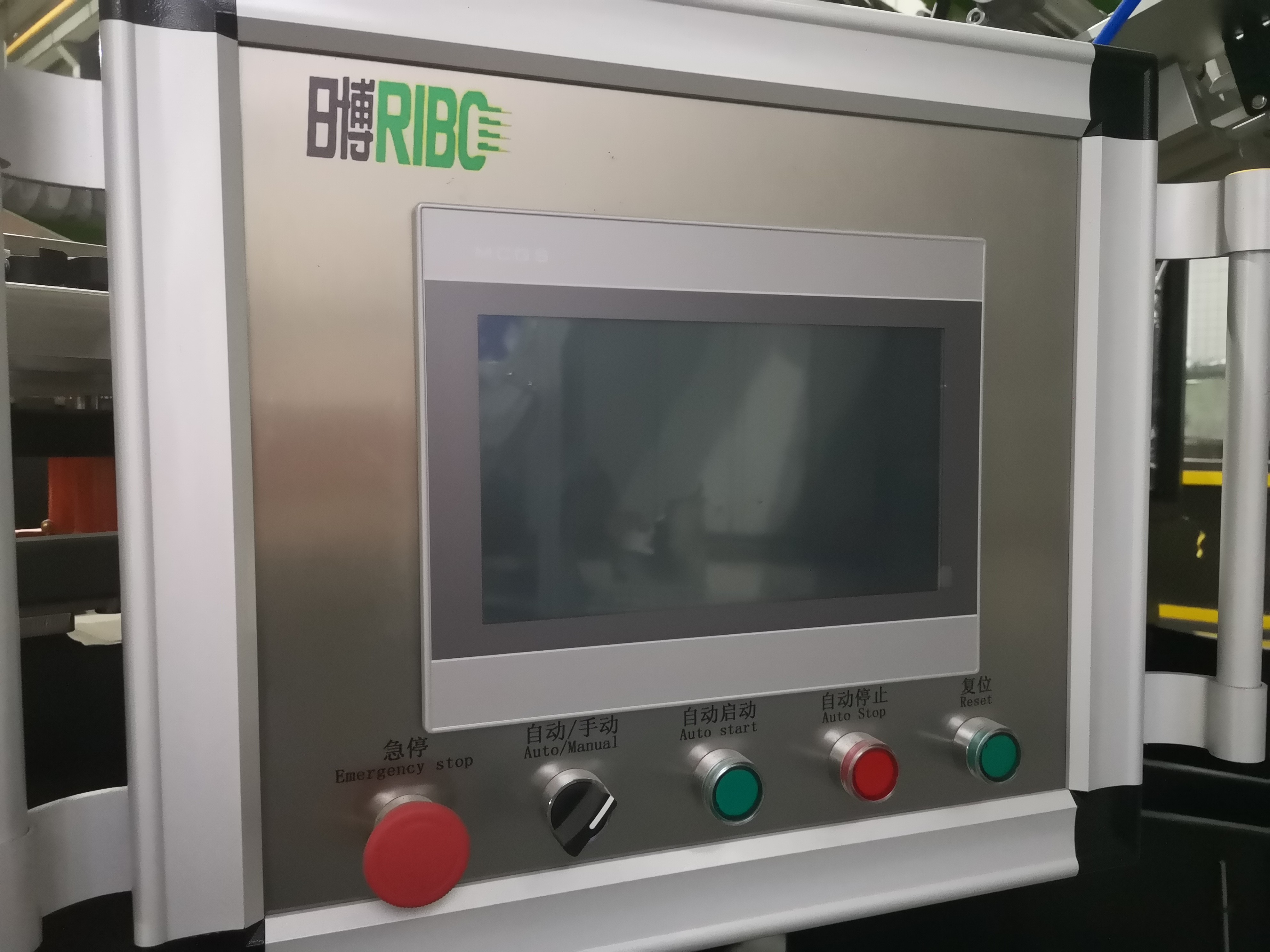

i. 人間-機械インタフェースは作動し易い。すべては温度の調節およびプレフォームの配分を含んで、コンピュータ化される。

II.プレフォームのの扱い、命令するびんは分解、ローディング第2汚染なしでステンレス鋼のマニピュレーターによって自動的に作動するすべてである。

III。循環の冷える給水系統は変形からプレフォームが熱されているときびんの首を保護できる。

IV。homothermalヒーターは割合で絶えず供給される力がある電圧の変動によって影響されないシステムに、調節する自動反射および閉じたループを採用する。遅い暖房および低い電力の消費の実現を助ける運搬の鎖は急に投げられ、paratacticである。その結果、プレフォームは吹くこと容易均等に熱し。

IV。型の置かれた取付けは30分以内に型を容易に変えることを可能にする。

v. 私達が機械のために使用するすべての重要な部分は、電気の、空気の部品、サーボ モーター、等のような、日本、私達の装置の安定性そして長い生命を保障する米国およびヨーロッパから輸入される有名な決め付けられた部品である。

IV. 容易な維持

機械がプログラム可能な論理のコントローラー（PLC）に特定の伝達し合うケーブルによって接続されるので、ユーザーはオペレータに警告の合図および問題診断のレポートを送るPLCを通して間違って何かが機械とあるとき機械のすべての行為を管理できる。したがって、オペレータは容易に示されている徴候によって問題を原因を調べるもたらすことができ、それらをすぐに固定する。

V. Safety

BLMS-9000は続く機械工および電気保護装置が機械のオペレータそして耐久の安定した操作の安全を保証するために装備されている。

i. オペレータの安全

機械は完全な信頼できる安全ドアと全く封じられて、また最も大きい程度にオペレータの安全を保証できる主な表面のアルミニウム スリップ防止版が装備されている。

II。機械の安全

複数のポイントの検出の技術は最も大きい程度に位置方式、締め金で止めるシステムおよび伸張システムの安全なランニングを保障するために採用される。

技術的な変数
