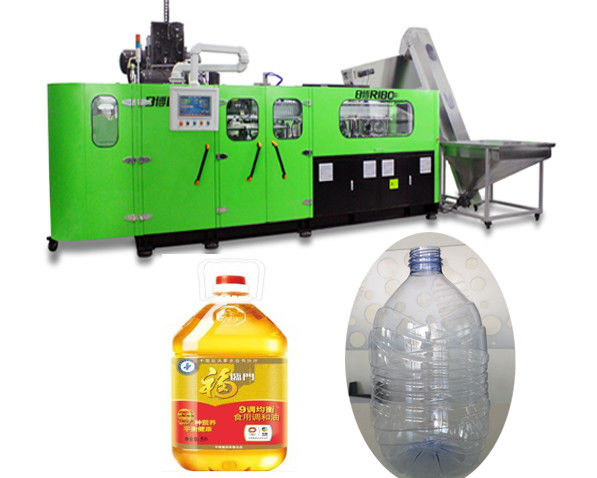

380Vペットびんのブロー形成装置3キャビティOmronの動きのコントローラー システム

5リットルの天然水のびん/油壷のブロー形成機械ペット ブロー形成装置


テクノロジー開発

サーボPLCシステムの適用:

高のためのPTO （サーボ位置モジュール）システムを使用して採用されたOmronの動きのコントローラー システム（統合モジュールのタイプ）、

置く速度近接センサーはサーボ・システムに高速信号を送る軌道ターゲット位置を捜す。

トラックの位置は作り付け高精度の回転式エンコーダーによって情報を送返すサーボ モーター オンラインで検出される

制御システムに、最終的に、高速位置はモジュールの位置によって遂行される。

サーボ モーターの適用

型の動きのメカニズム:サーボ モーターをsynchronical輸送システムあるギヤ ボックスを接続するために採用した

型の両側で2つの蝶番のメカニズムの動きの上下に交換を達成するために採用されて2によって強く引いた

それぞれ連結棒。このように、ある中間移動の反対側に握る2型または互いの方の版を、

型の入り口および完了として一般に知られていて。サーボ モーターによって運転される強く引く車輪は右回りの円形を作る

絶えず、力の影響および身に着けていることを減らして、多くを滑らかに締め金で止める型を作る。各円形はaに導く

版の動きを握る型の完全な周期------開いた、近い。また高圧空気によって過給される型の錠

型の版間の影響を磨き、効果的に型を保護するメカニズムは加えられる。その上、それはに助ける

終了するびんのラインの分離の可視性を減らしなさい。サーボ モーター運転された型の動きのメカニズムは設計されている

一連の型の動きは簡単、正確であることを保障する堅い設計のシミュレーション解析に作成される、

一貫した、迅速、サイクル時間に0.2~0.4秒をする。

可変的なピッチのメカニズム:このmechanisamはねじを直接接続するサーボ モーターねじ回る採用される

、ピッチは63.5mmから190mmにの間の処理を行いなさいことを高速および正確ことを、保障する直接変わった

2メカニズム。

サーモスタットの暖房装置の適用

モジュール方式にされた制御システムはサーモスタットのフラスコのブランクの暖房のオーブンで使用される、赤外線ランプおよび反射器を使用しなさい

熱するプレフォーム。温度の価値を置いた後、装置はに従って自動的に出力電圧を調節できる

電圧変動および環境の温度変化によって影響されないで率。同時に、それはまた冷却される

効果的に内部熱する温度および定数を保証できる頻度コンバーターによって制御される循環の空気

熱するオーブンの温度は、表面を各プレフォームおよび内部温度の作るために均一に熱し。

さらに、びんはプレフォームの各側面が均等に熱することができるように、熱するオーブンの360度を回す

膨らんだびんの収穫およびthick-walledプレフォームの適応性の範囲を改良する。

容易な維持

Omronのサーボ コントローラー システム（動きのコントローラー、モジュラー）は特定に伝達し合うことによって機械によって接続される

ケーブル。ユーザーは動きのコントローラーを通して機械のすべての行為を管理できる。機械が欠陥を備えていれば、

人間-機械インタフェースは警告の合図を提供し、オペレータへの故障診断のレポートは、オペレータすぐに見つけることができる

欠陥の原因および欠陥の表示を通ってできるだけ早く修理するため。

びんが/空気コンベヤーで完全妨げられれば★はプログラムで、自動停止供給のプレフォームの機能置くことができる

光電検出によって。

熱するランプができれば機能との置かれるには余りにも長い時間の間働く機械停止を吹いた後機械★

自動的に温度を、救う電力消費および熱する座席の余分な温度を避けるため減らす。

（温度の設定は置かれた連絡するスクリーンである）

安全

びん吹く機械の交換の部品は回線保護装置および危険信号が装備されている。

i. オペレータの安全

機械は完全な信頼できる安全ドアと全く封じられて、また校長のアルミニウム スリップ防止版が装備されている

最も大きい程度にオペレータの安全を保証できる表面。

II。機械の安全

複数のポイントの検出の技術は位置方式、締め金で止めるシステムの安全なランニングを保障するために採用される

そして最も大きい程度への伸張システム。

このシリーズは飲料水、食用油、食糧、毎日の化学薬品の...... ectのためのペットびんを作るために広く利用されている。

技術的な変数
