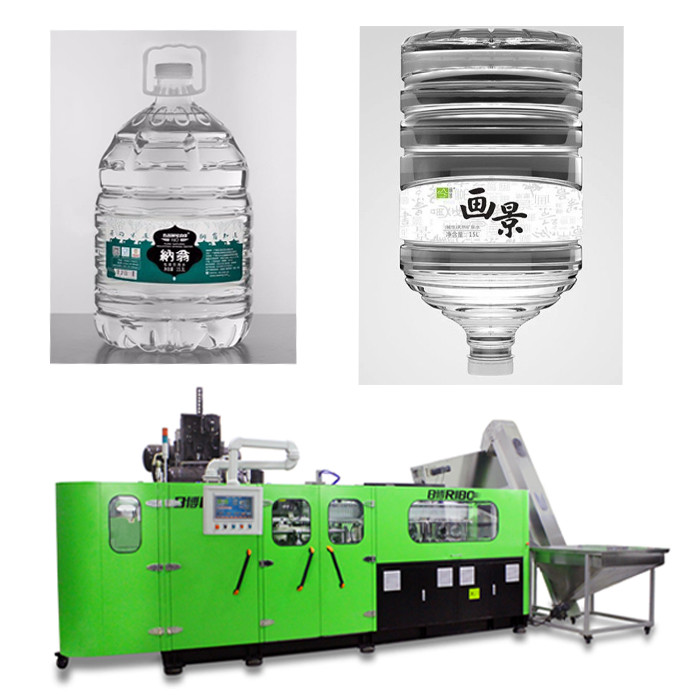

Rシリーズ機械の導入

I. Summary

Rシリーズ線形完全な電気ペットびんのブロー形成機械は利点が迅速な、安定した、簡単で、一般的な意図された環境の金庫として記述することができる最先端のびんの吹く技術と現在設計され、開発される高速自動ペット送風機である。それは水、飲料、ジュース、等のためのブロー形成 ペット容器で主に適当である。機械は高性能と豊富にもたらす。各キャビティの容量は1000~800bphにびんのサイズが上限の顧客の要求を満たすことができるそれぞれ10Lとまたはより少しのより等しいとき高められた。プレフォームの自動ローディング システムと装備されていて、機械は全プロセスの間にあらゆるオペレータの干渉なしで堅実なパーフォーマンスおよび高速を、十分に自動的に使用する。したがって、プロダクトの質を保証する汚染のチャンスは明らかに減らすことができる。

II.テクノロジー開発

サーボPLCシステムの適用:

高速位置のためのPTO （サーボ位置モジュール）システムを使用して採用されたOmronの動きのコントローラー システム（統合モジュールのタイプ）は、近接センサーサーボ・システムに高速信号を送る軌道ターゲット位置を捜す。トラックの位置は作り付け高精度の回転式エンコーダーによってモジュールの位置によって制御システムに情報に、最終的に、高速位置を送返すサーボ モーター遂行されるオンラインで検出される。

サーボ モーターの適用

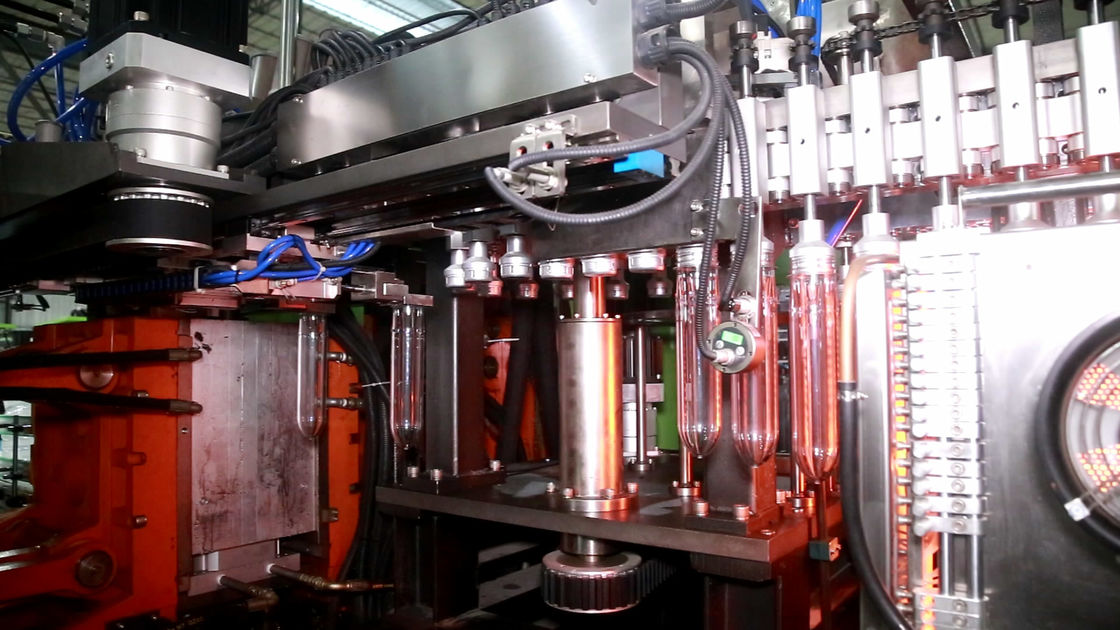

型の動きのメカニズム:サーボ モーターをsynchronical輸送システムそれぞれ2本の連結棒によって強く引かれた型の両側で2つの蝶番のメカニズムの動きの上下に交換を達成するために採用されるギヤ ボックスを接続するために採用した。このように、型の入り口および完了として一般に知られている中間移動の反対側に握る2型または互いの方の版を。サーボ モーターによって運転される強く引く車輪は右回りの円形を絶えず作り、力の影響を減らす身に着けていることは、多くを滑らかに締め金で止める型を作る。各円形は版の動きを握る型の完全な周期をもたらす------開いた、近い。また型の版間の影響を磨き、効果的に型を保護する高圧空気によって過給される型の施錠機能は加えられる。その上、それは終了するびんのラインの分離の可視性を減らすのを助ける。サーボ モーター運転された型の動きのメカニズムはに一連の型の動きは簡単、正確、一貫している迅速であることを保障するサイクル時間に0.2~0.4秒をする堅い設計のシミュレーション解析、設計され、作成される。

与えるプレフォームおよび暖房のホールダーの移動のメカニズムを前もって形成するため:プレフォームの供給のスター ホイールおよびプレフォームの暖房のホールダーはサーボ モーター同期ベルト連結タイプ ドライブ ステップによって移動のメカニズム運転される。プレフォームの回転式暖房装置のために、プレフォームの熱するホールダーは可変的な頻度モーターによって制御される、プレフォームは40%の上の効率そして省エネを改善する同じ間隔の内で（プレフォームの首は上向きにある） 360度の途切れることなく回転式暖房、63mmのプレフォームの暖房ピッチ、より多くのプレフォーム途切れることなく熱されるである。同期的にステップ トラックを迅速、安定したようにする構造を短くする生産のサイクル時間を非常に簡単にし、生産の効率を改善する高速ステップの位置を回すためのスライド トラックで作動するのに同じサーボ モーターが使用されている。

可変的なピッチのメカニズム:このmechanisamはねじを直接接続するサーボ モーター採用されるねじは円形を回す、2メカニズムの間の処理を行いなさいことを高速および正確ことをピッチは63.5mmから250mmに、保障する直接変わった。

グリッパーおよびびんの供給のメカニズムが付いているプレフォームの移動システム:熱くするプレフォームは打撃型に与え、同じサーボ モーター及び同期ベルトによって運転される終了するびんのフィードアウトはこれら二つの動きのために高速そして正確保障する。

伸張のメカニズム（伸張の下で）:伸張の棒は棒の動きの同期性を保障し、生産前に調節をすることもっと簡単にするサーボ モーターによって突然運転される。（打撃型を交換した後、それを棒の伸張の高さを調節すること大いにちょうどマニュアルによって調節をするかわりにタッチ画面のデータを、入れる必要があるもっと簡単にする。）

サーモスタットの暖房装置の適用

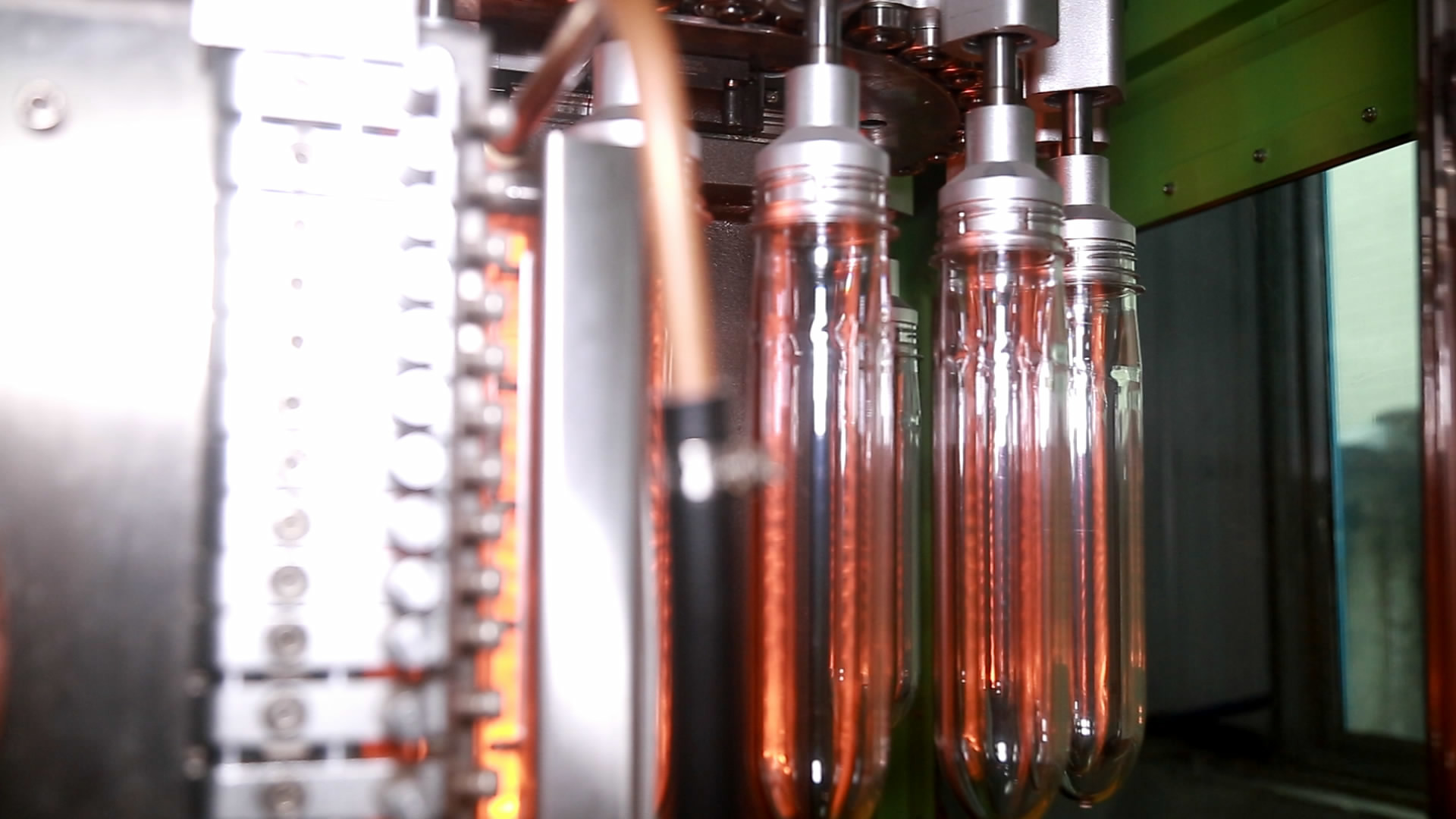

モジュール方式にされた制御システムはサーモスタットのフラスコのブランクの暖房のオーブンで使用される、熱するプレフォームのために赤外線ランプおよび反射器を使用する。温度の価値を置いた後、装置は率に従って電圧変動および環境の温度変化によって影響されないで自動的に出力電圧を調節できる。同時に、それはまた表面を各プレフォームの作るために冷却され、効果的に熱するオーブンの内部熱する温度そして一定した温度を保証できる内部温度は均一に熱した頻度コンバーターによって制御される空気の循環によって。さらに、びんは膨らんだびんの収穫およびthick-walledプレフォームの適応性の範囲を改良するプレフォームの各側面が均等に熱することができるように、熱するオーブンの360度を回す。

プレフォームの暖房装置の完全なクローズド・ループ電圧安定器の適用:

熱するオーブンの温度はRiBoの会社によって独自に成長した完全なクローズド・ループ電圧安定器によって制御される（フィードバックと）。コントローラーは毎秒100回のスキャン頻度で出力電圧（設定値）を、検出し、電圧出力の効果を均等に達成し、電源の電圧変動による発熱体（ランプ）の熱変動によって引き起こされる不安定な熱する効果の問題を解決するために調節する。さらに、閉ループ制御システムは環境の温度変化によって引き起こされる熱する温度の変動を非常に改善する元の暖房のオーブンの一定した温度調整システムに、相互に作用し、協力する。びん吹く機械の上記の技術の適用によって、最終的に各キャビティのびんの吹く効果の安定性そして均等性を保障する各プレフォームの熱する均等性そして安定性は完全に一貫しがちである。このクローズド・ループ単位は更にびん吹く装置の全面的な性能を改善した。

機械は最後の熱するオーブンの端にプレフォームの温度の検出がプレフォームの温度吹く温度に達しなければ、打撃型に入るプレフォーム空気を救う吹くことは装備されていない。

技術的な変数
