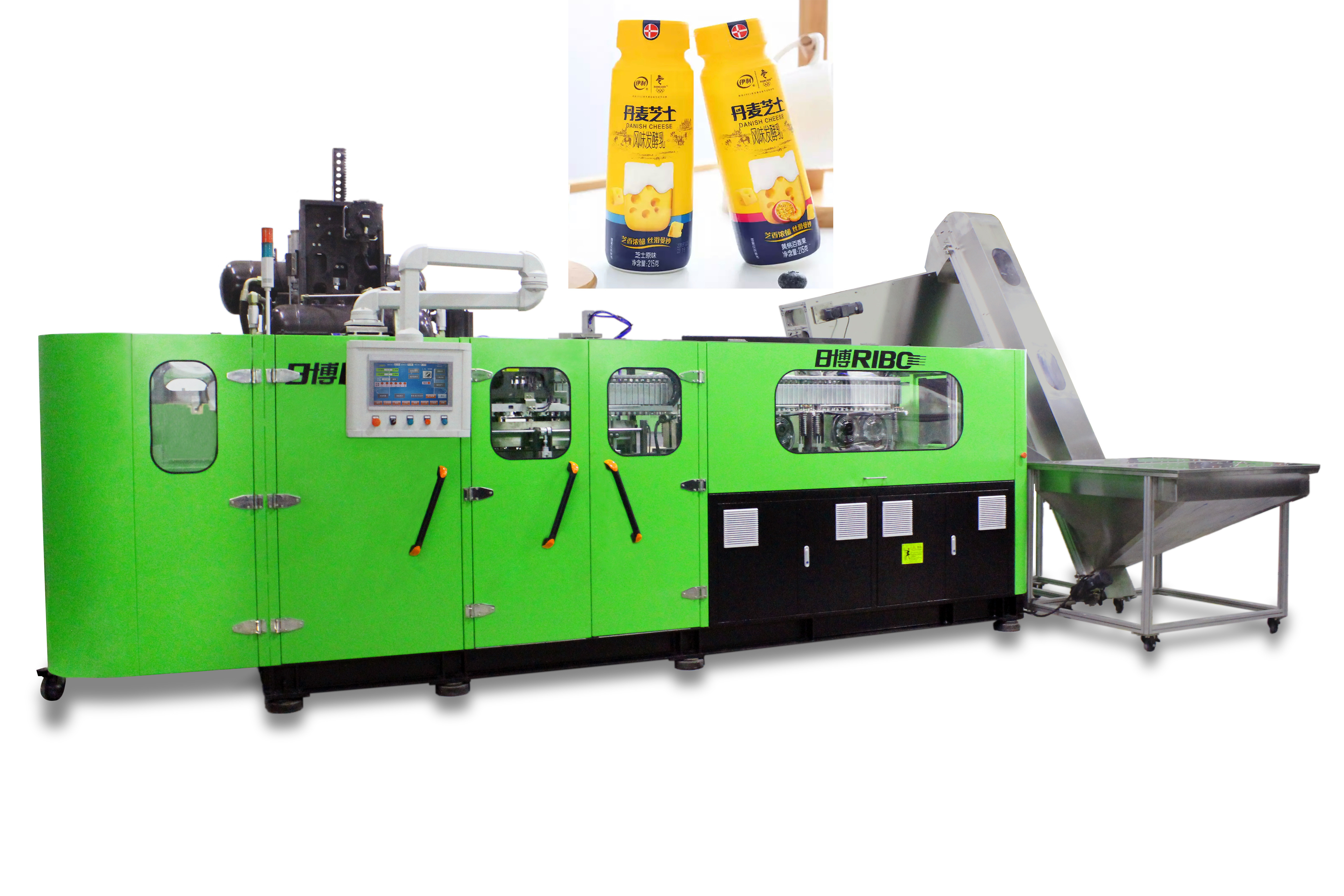

高性能のエネルギー飲み物のための自動プラスチック ブロー形成機械14000bph-8800bph



Rシリーズ機械の導入



I. Summary



Rシリーズ線形完全な電気ペットびんのブロー形成機械は設計され、開発される高速自動ペット送風機である



利点が、安定した迅速ように記述することができる最先端のびんの吹く技術を使って現在



簡単な、概要の意図された環境の金庫。それは水、飲料のためのブロー形成 ペット容器で主に適当である、



ジュース、等。機械は高性能と豊富にもたらす。各キャビティの容量は2600bphにいつ高められた



びんのサイズは等しいとまたは上限の顧客の要求を満たすことができるそれぞれ600mlびんよりより少なく。



プレフォームの自動ローディング システムと装備されていて、機械は堅実なパーフォーマンスおよび高速を十分に自動的に使用する、



全プロセスの間のオペレータの干渉なし。したがって、汚染のチャンスは減らすことができる



明らかに、プロダクトの質を保証する。



II.機械性能および特徴



サーボPLCシステムの適用:



高のためのPTO （サーボ位置モジュール）システムを使用して採用されたOmronの動きのコントローラー システム（統合モジュールのタイプ）、



置く速度近接センサーはサーボ・システムに高速信号を送る軌道ターゲット位置を捜す。



トラックの位置は作り付け送返すサーボ モーター高精度の回転式エンコーダーによってオンラインで検出される



制御システムへの情報は、最終的に、モジュールの位置によって高速位置行われる。



サーボ モーターの適用



型の動きのメカニズム:サーボ モーターをsynchronical輸送システムあるギヤ ボックスを接続するために採用した



型の両側で2つの蝶番のメカニズムの動きの上下に交換を達成するために採用されて2によって強く引いた



それぞれ連結棒。このように、ある中間移動の反対側に握る2型または互いの方の版を、



型の入り口および完了として一般に知られていて。サーボ モーターによって運転される強く引く車輪は右回りの円形を作る



絶えず、力の影響および身に着けていることを減らして、多くを滑らかに締め金で止める型を作る。各円形はaに導く



版の動きを握る型の完全な周期------開いた、近い。また高圧空気によって過給される型の錠



型の版間の影響を磨き、効果的に型を保護するメカニズムは加えられる。その上、それはに助ける



終了するびんのラインの分離の可視性を減らしなさい。サーボ モーター運転された型の動きのメカニズムは設計されている



一連の型の動きは簡単、正確であることを保障する堅い設計のシミュレーション解析に作成される、



一貫した、迅速、サイクル時間に0.2~0.4秒をする。



superhard合金のガイド・レールの★8 PCは2つの移動可能な型の版（他の線形吹く機械を運ぶために選ばれる



国内の製造業者すべての使用4 PC）。移動可能な型の版の重量は1つのサイズの2つの柵に分けられる



圧力は他の製造業者からの他の設計機械の半分である。さらに、作る2つのガイドは互いに留まる



より抵抗力があるそれら身に着けるためおよび位置でより正確。移動可能な型の版のある350kgについて、しかしに重量を量る



外力の不在は単一指によって、移動型板押すことができる（装置はもっと効率的に動く）。



（他の開閉の過程において同じ方向の付加、サーボ モーターおよび常のギヤ ボックス移動



国内の製造業者は、機械前方および逆の回転型を達成する180度採用される



サーボ モーターおよびギヤ ボックスのより長い耐用年数を保障するために開閉）。



与えるプレフォームおよび暖房のホールダーの移動のメカニズムを前もって形成するため:プレフォームの供給のスター ホイールおよびプレフォームの暖房



ホールダーの移動のメカニズムはサーボ モーター同期ベルト連結タイプ ドライブ ステップによって運転される。プレフォームの回転式暖房のため



システムは可変的な頻度モーター、プレフォームによって、プレフォームの熱するホールダー（プレフォームの首は上向きにある）である360制御される



途切れることなく程度の回転式暖房、38mmのプレフォームの暖房ピッチは同じの内で、より多くのプレフォーム途切れることなく熱される



50%の上の効率そして省エネを改善する間隔。同期的に作動するのに同じサーボ モーターが使用されている



ステップ トラックを迅速にさせる構造を簡単にする高速ステップの位置を回すためのスライド トラック



そして安定した、生産のサイクル時間を非常に短くし、生産の効率を改善しなさい。



熱くする/可変的なピッチのメカニズムの後で行いなさい:このmechanisamはねじを接続するサーボ モーター採用される



直接、ねじは円形を回す、高速および正確保障するピッチは38mmから96mmに直接変わった、



2メカニズムの間の処理を行いなさい。



★Theの可変的なピッチの部品は完全に独立した研究開発のsuper-hard合金ねじを採用する



表面2mmロックウェルの硬度は68度以上およびねじ滑らかな程度および摩耗抵抗の程度に達することができる



絶対に企業で導いて、ねじの設計耐用年数は15年以上達することができる。



グリッパーおよびびんの供給のメカニズムが付いているプレフォームの移動システム:熱されたプレフォームは打撃型に与える



そして高速を保障するために同じサーボ モーター及び同期ベルトによって運転される終了するびんのフィードアウト



これら二つの動きのために正確。



伸張のメカニズム（伸張の下で）:伸張の棒は保障するサーボ モーターによって突然運転される、



棒の動きの同期性はそれを生産前に調節をすることもっと簡単にし。（打撃を交換した後



型は、それを棒の伸張の高さを調節すること大いにちょうどタッチ画面のデータを、の代りに入れる必要があるもっと簡単にする



マニュアルによる調節をすること。）



サーモスタットの暖房装置の適用



モジュール方式にされた制御システムはサーモスタットのフラスコのブランクの暖房のオーブンで使用される、赤外線ランプおよび反射器を使用しなさい



熱するプレフォーム。温度の価値を置いた後、装置はに従って自動的に出力電圧を調節できる



電圧変動および環境の温度変化によって影響されないで率。同時に、それはまた冷却される



効果的に内部熱する温度および定数を保証できる頻度コンバーターによって制御される循環の空気



熱するオーブンの温度は、表面を各プレフォームおよび内部温度の作るために均一に熱し。



さらに、びんはプレフォームの各側面が均等に熱することができるように、熱するオーブンの360度を回す



膨らんだびんの収穫およびthick-walledプレフォームの適応性の範囲を改良する。



プレフォームの暖房装置の完全なクローズド・ループ電圧安定器の適用:



熱するオーブンの温度は完全なクローズド・ループ電圧安定器によって制御される（フィードバックと）



RiBoの会社によって独自に成長して。コントローラーはスキャンで出力電圧（設定値）を検出し、調節する



毎秒100回の頻度（±0.5Vの電圧安定性の正確さを保障しなさい）、均等に達成するため電圧の効果を



出力およびによる発熱体（ランプ）の熱変動によって引き起こされる不安定な熱する効果の問題を解決するため



電源の電圧変動。さらに、閉ループ制御システムは原物に相互に作用し、協力する



熱するオーブンの熱する温度の変動を非常に改善する一定した温度調整システムにより、引き起こした



環境の温度変化。びん吹く機械の上記の技術の適用によって、暖房



最終的にの安定性そして均等性を保障する各プレフォームの均等性そして安定性は完全に一貫しがちである



各キャビティのびんの吹く効果。このクローズド・ループ単位は更にびんの吹くことの全面的な性能を改善した



装置。



機械は最後の熱するオーブンの端にプレフォームの温度の検出が、プレフォームの温度装備されている



吹く吹温度、プレフォーム打撃型に入る空気を救う吹くことに達しない。



III.性能および利点



i.Theの人間-機械インタフェースは作動し易い。すべては温度の調節およびプレフォームを含んで、コンピュータ化される



配分。



II。独立した移動可能な操作のパネルは、操作をより便利および適用範囲が広くする。



iii。のローディング、扱うびん分解を前もって形成すれば命令してステンレス鋼のマニピュレーターによって自動的に作動するすべてはである



第2汚染なし。



★Itはまたプレフォームの低下の回復装置が（落とされたプレフォームはプレフォームのホッパーに回復され、）装備されている



プレフォームをたたくことによって与えられる損害を防ぐ付加的な緩衝装置落ちる場合の。



iv.自動胚のプレフォーム供給システムのプロセス中に、各プレフォーム チャネルに光電検出がある、



上部モーターの行為を制御すれば最後シリンダーは、各胚のプレフォームの均一配分を保障する



運び、物質的な不足を驚かすことの機能を持ちなさい。



v. 制御されるコンバーターが付いている循環の冷える給水系統、またファンはびんの首をに対して保護できる



プレフォームが熱されている場合の変形。



VI。homothermalヒーターは自動反射を採用し、力があるシステムに調節する閉じたループは絶えず供給した



電圧の変動によって影響されない割合では。助ける運搬の鎖は急に投げられ、paratacticである、



遅い暖房および低い電力の消費を実現しなさい。その結果、プレフォームは吹くこと容易均等に熱し。



VII。型の置かれた取付けは1時間以内に型を容易に変えることを可能にオペレータ必要とするにだけする



地面の立場は人のための安全大いにより高いこの仕事、機械フレームに立つ必要性を終えることができない。



VIII。私達が機械のために使用するすべての重要な部分は、電気の、空気の部品、サーボ モーター、等のような、有名である



日本、私達の装置の安定性そして長い生命を保障する米国およびヨーロッパから輸入される決め付けられた部品。



IX。高圧吹く弁は常態を保障できる低圧空気に変換の装置が装備されている、



低圧空気のない転換。機械はびんの過程において高圧空気回復装置が、装備されている



吹く生産はシリンダー前打撃に、高圧空気recoveried、使用することができる。



IV.容易な維持



Omronのサーボ コントローラー システム（動きのコントローラー、モジュラー）は特定に伝達し合うことによって機械によって接続される



ケーブル。ユーザーは動きのコントローラーを通して機械のすべての行為を管理できる。機械が欠陥を備えていれば、



人間-機械インタフェースは警告の合図を提供し、オペレータへの故障診断のレポートは、オペレータすぐに見つけることができる



欠陥の原因および欠陥の表示を通ってできるだけ早く修理するため。



びんが/空気コンベヤーで完全妨げられれば★はプログラムで、自動停止供給のプレフォームの機能置くことができる



光電検出によって。



★長い時間、暖房の間動く後機械パッキング（充填機、labling機械、ectのような）停止



ランプは自動的に温度、救う電力消費を減らすことの機能と置かれ、余分の避けることができる



プレフォームの熱するオーブンおよびプレフォームのホールダーの熱。（熱する温度はタッチ画面で調節することができる）



最後のプレフォームの暖房のオーブンと可変的なピッチ システム間の★Theの転移の部品は光電が装備されている



検出および防御装置。プレフォームの移動が設置されていないとき、びん吹く機械は自動的に停止する、



効果的に可変的なピッチ システムの部品を保護すること。



機械の★Theの主要部分は中心にされた自動注油が装備されている。



V. Safety



びん吹く機械の交換の部品は回線保護装置および危険信号が装備されている。



i. オペレータの安全



機械は完全な信頼できる安全ドアと全く封じられて、また校長のアルミニウム スリップ防止版が装備されている



最も大きい程度にオペレータの安全を保証できる表面。



II。機械の安全



複数のポイントの検出の技術は位置方式、締め金で止めるシステムの安全なランニングを保障するために採用される



そして最も大きい程度への伸張システム。
