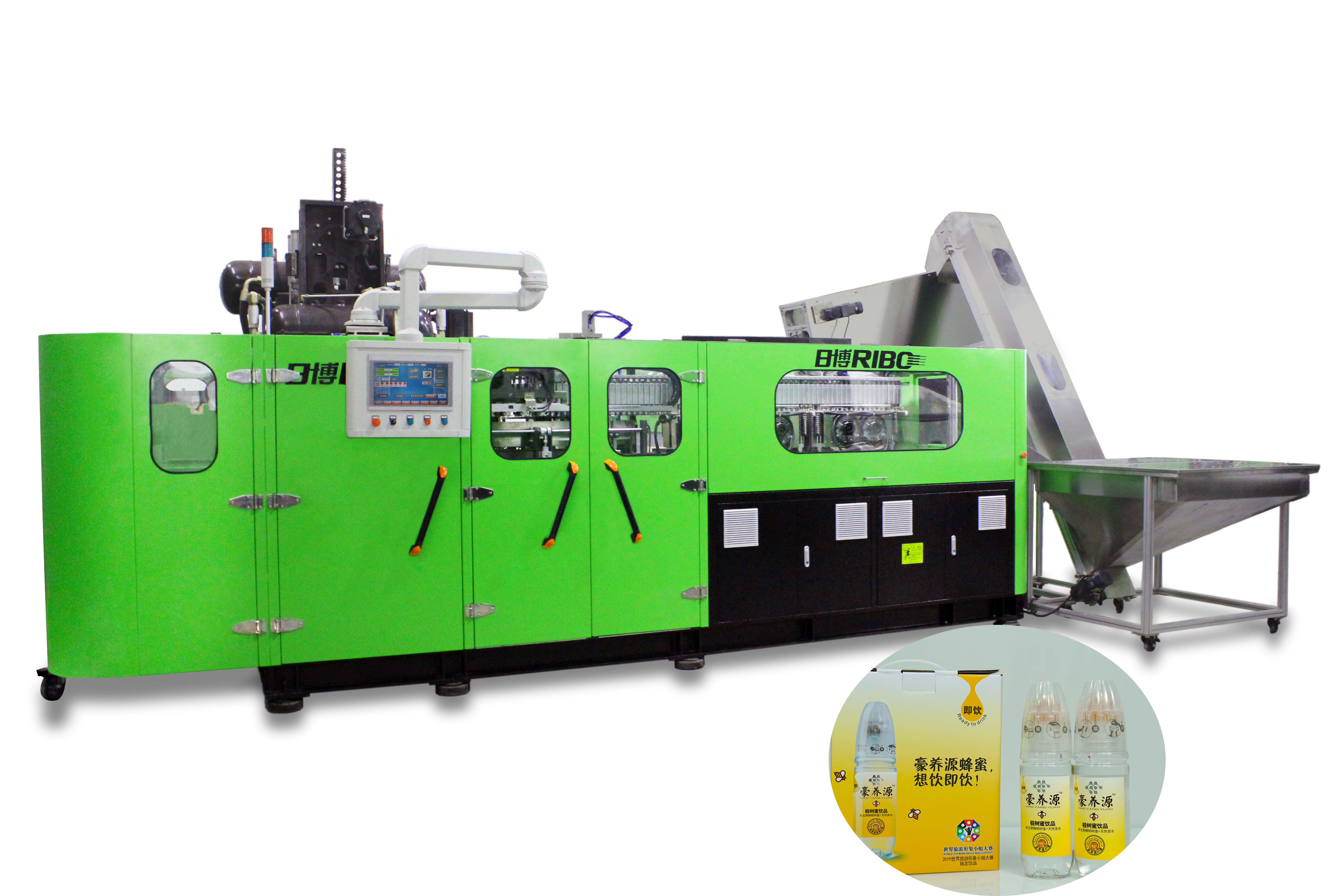

8つのキャビティはブロー形成機械を伸ばす

機械を作る軽量の水差しの伸張のブロー形成機械/ペットびん

テクノロジー開発

サーボPLCシステムの適用

高速位置のためのPTO （サーボ位置モジュール）システムを使用して採用されたOmronの動きのコントローラー システム（統合モジュールのタイプ）は、近接センサーサーボ・システムに高速信号を送る軌道ターゲット位置を捜す。トラックの位置は作り付け高精度の回転式エンコーダーによってモジュールの位置によって制御システムに情報に、最終的に、高速位置を送返すサーボ モーター遂行されるオンラインで検出される。

サーボ モーターの適用

型の動きのメカニズム:サーボ モーターをsynchronical輸送システムそれぞれ2本の連結棒によって強く引かれた型の両側で2つの蝶番のメカニズムの動きの上下に交換を達成するために採用されるギヤ ボックスを接続するために採用した。このように、型の入り口および完了として一般に知られている中間移動の反対側に握る2型または互いの方の版を。サーボ モーターによって運転される強く引く車輪は右回りの円形を絶えず作り、力の影響を減らす身に着けていることは、多くを滑らかに締め金で止める型を作る。各円形は版の動きを握る型の完全な周期をもたらす------開いた、近い。また型の版間の影響を磨き、効果的に型を保護する高圧空気によって過給される型の施錠機能は加えられる。その上、それは終了するびんのラインの分離の可視性を減らすのを助ける。サーボ モーター運転された型の動きのメカニズムはに一連の型の動きは簡単、正確、一貫している迅速であることを保障するサイクル時間に0.2~0.4秒をする堅い設計のシミュレーション解析、設計され、作成される。

与えるプレフォームおよび暖房のホールダーの移動のメカニズムを前もって形成するため:

プレフォームの供給のスター ホイールおよびプレフォームの暖房のホールダーはサーボ モーター同期ベルト連結タイプ ドライブ ステップによって移動のメカニズム運転される。プレフォームの回転式暖房装置のために、プレフォームの熱するホールダーは可変的な頻度モーターによって制御される、プレフォームは40%の上の効率そして省エネを改善する同じ間隔の内で（プレフォームの首は上向きにある） 360度の途切れることなく回転式暖房、48mmのプレフォームの暖房ピッチ、より多くのプレフォーム途切れることなく熱されるである。同期的にステップ トラックを迅速、安定したようにする構造を短くする生産のサイクル時間を非常に簡単にし、生産の効率を改善する高速ステップの位置を回すためのスライド トラックで作動するのに同じサーボ モーターが使用されている。

熱くする/可変的なピッチのメカニズムの後で行いなさい

このmechanisamはねじを直接接続するサーボ モーター採用されるねじは向き直る、ピッチは48mmから108mmに直接変わった、構造は2メカニズムの間の処理を行いなさいことを高速および正確ことを保障するために変わった。

グリッパーおよびびんの供給のメカニズムが付いているプレフォームの移動システム

これら二つの動きのために高速そして正確保障するために同じサーボ モーター及び同期ベルトによって運転される打撃型および終了するびんの供給に渡す熱されたプレフォーム。

伸張のメカニズム（伸張の下で）:伸張の棒は棒の動きの同期性を保障し、生産前に調節をすることもっと簡単にするサーボ モーターによって突然運転される。（打撃型を交換した後、それを棒の伸張の高さを調節すること大いにちょうどマニュアルによって調節をするかわりにタッチ画面のデータを、入れる必要があるもっと簡単にする。）

サーモスタットの暖房装置の適用

モジュール方式にされた制御システムはサーモスタットのフラスコのブランクの暖房のオーブンで使用される、熱するプレフォームのために赤外線ランプおよび反射器を使用する。温度の価値を置いた後、装置は率に従って電圧変動および環境の温度変化によって影響されないで自動的に出力電圧を調節できる。同時に、それはまた表面を各プレフォームの作るために冷却され、効果的に熱するオーブンの内部熱する温度そして一定した温度を保証できる内部温度は均一に熱した頻度コンバーターによって制御される空気の循環によって。さらに、びんは膨らんだびんの収穫およびthick-walledプレフォームの適応性の範囲を改良するプレフォームの各側面が均等に熱することができるように、熱するオーブンの360度を回す。

プレフォームの暖房装置の完全なクローズド・ループ電圧安定器の適用

熱するオーブンの温度はRiBoの会社によって独自に成長した完全なクローズド・ループ電圧安定器によって制御される（フィードバックと）。コントローラーは毎秒100回のスキャン頻度で出力電圧（設定値）を、検出し、電圧出力の効果を均等に達成し、電源の電圧変動による発熱体（ランプ）の熱変動によって引き起こされる不安定な熱する効果の問題を解決するために調節する。さらに、閉ループ制御システムは環境の温度変化によって引き起こされる熱する温度の変動を非常に改善する元の暖房のオーブンの一定した温度調整システムに、相互に作用し、協力する。びん吹く機械の上記の技術の適用によって、最終的に各キャビティのびんの吹く効果の安定性そして均等性を保障する各プレフォームの熱する均等性そして安定性は完全に一貫しがちである。このクローズド・ループ単位は更にびん吹く装置の全面的な性能を改善した。

機械は最後の熱するオーブンの端にプレフォームの温度の検出がプレフォームの温度吹く温度に達しなければ、打撃型に入るプレフォーム空気を救う吹くことは装備されていない。

性能および利点

i.Theの人間-機械インタフェースは作動し易い。すべては温度の調節およびプレフォームの配分を含んで、コンピュータ化される。

II。独立した移動可能な操作のパネルは、操作をより便利および適用範囲が広くする。

iii。のローディング、扱うびん分解を前もって形成すれば命令して第2汚染なしでステンレス鋼のマニピュレーターによって自動的に作動するすべてはである。

iv.自動胚のプレフォーム供給システムのプロセス中に、各プレフォーム チャネルに光電検出があり、上部モーターおよび最後シリンダーの行為を制御し、各胚チャネルのプレフォームの均一配分を保障し、そして物質的な不足を驚かすことの機能がある。

v. プレフォームが熱されているとき制御されるコンバーターが付いている循環の冷える給水系統、またファンは変形からびんの首を保護できる。

VI。homothermalヒーターは割合で絶えず供給される力がある電圧の変動によって影響されないシステムに、調節する自動反射および閉じたループを採用する。遅い暖房および低い電力の消費の実現を助ける運搬の鎖は急に投げられ、paratacticである。その結果、プレフォームは吹くこと容易均等に熱し。

VII。型の置かれた取付けは1時間以内に型を容易に変えることを可能にオペレータただ地面に立つ必要があるこの仕事、機械フレームに立つ必要性を終えることができる人のための安全大いにより高いしない。

VIII。私達が機械のために使用するすべての重要な部分は、電気の、空気の部品、サーボ モーター、等のような、日本、私達の装置の安定性そして長い生命を保障する米国およびヨーロッパから輸入される有名な決め付けられた部品である。

IX。高圧吹く弁は低圧空気なしで正常な転換を保障できる低圧空気に変換の装置が装備されている。機械はシリンダー前打撃に、びんの吹く生産の過程において、高圧空気回復装置が高圧空気recoveried、使用することができる装備されている。

容易な維持

Omronのサーボ コントローラー システム（動きのコントローラー、モジュラー）は特定の伝達し合うケーブルによって機械によって接続される。ユーザーは動きのコントローラーを通して機械のすべての行為を管理できる。機械が欠陥を備えていれば、人間-機械インタフェースは警告の合図を提供し、オペレータへの故障診断のレポートは、オペレータすぐに欠陥の原因を見つけ、欠陥の表示を通ってできるだけ早く修理できる。

びんが/空気コンベヤーで完全妨げられれば★は光電検出によるプログラムで、自動停止供給のプレフォームの機能置くことができる。

熱するランプができれば自動的に温度、救う電力消費を減らすことの機能と置かれには、熱する座席の余分な温度を避ける余りにも長い時間の間働く機械停止を吹いた後機械★。（温度の設定は置かれた連絡するスクリーンである）

安全

びん吹く機械の交換の部品は回線保護装置および危険信号が装備されている。

i. オペレータの安全

機械は完全な信頼できる安全ドアと全く封じられて、また最も大きい程度にオペレータの安全を保証できる主な表面のアルミニウム スリップ防止版が装備されている。

II。機械の安全

複数のポイントの検出の技術は最も大きい程度に位置方式、締め金で止めるシステムおよび伸張システムの安全なランニングを保障するために採用される。
