機械15000BPH~9000BPH PLC制御を形作る6つのキャビティ ペット伸張の打撃

ミルク飲み物のびん/食用油のびんのための伸張のブロー形成機械

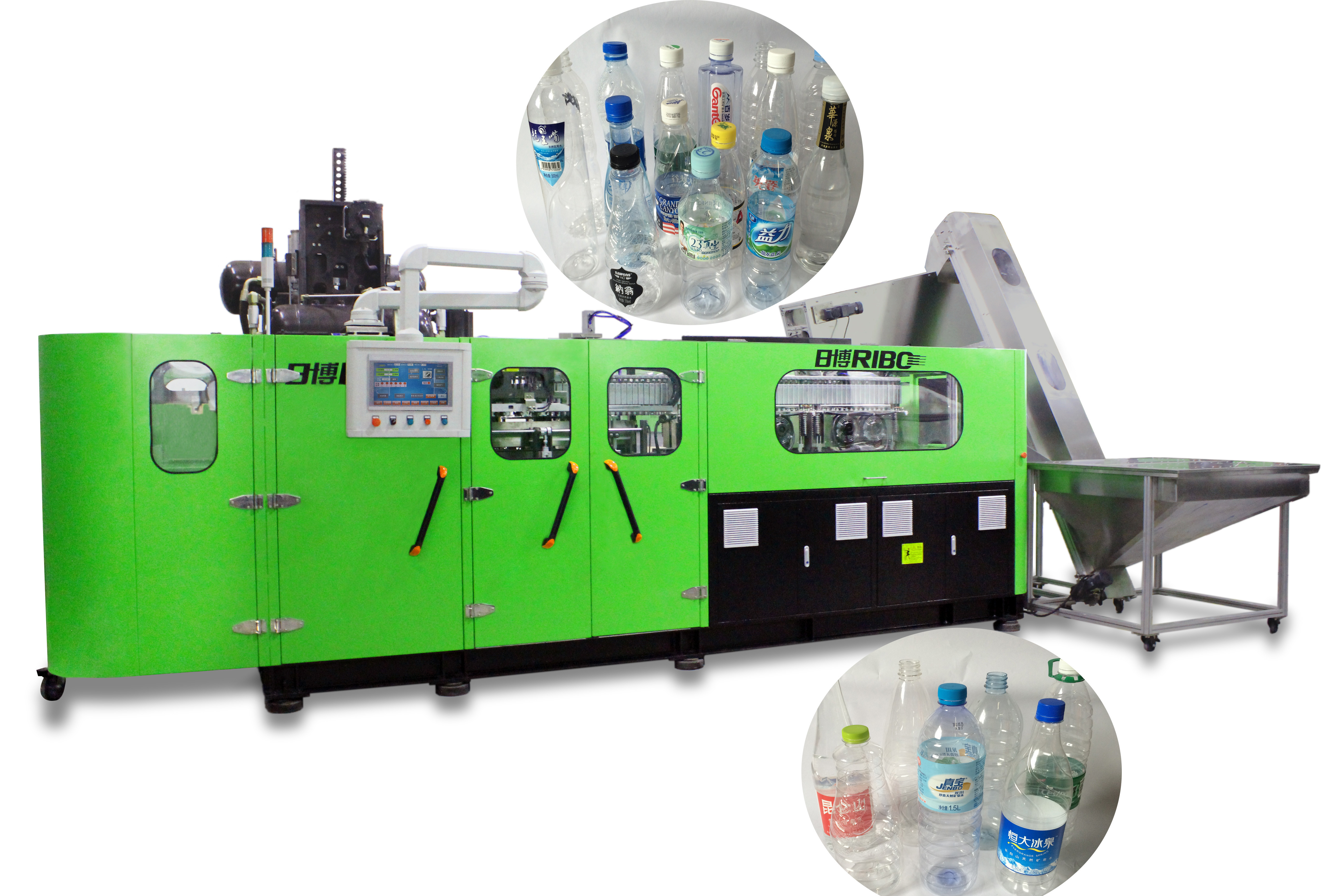

Rシリーズ機械の導入



I. Summary


Rシリーズ線形完全な電気ペットびんのブロー形成機械は設計され、開発される高速自動ペット送風機である



利点が、安定した迅速ように記述することができる最先端のびんの吹く技術を使って現在



簡単な、概要の意図された環境の金庫。それは水、飲料のためのブロー形成 ペット容器で主に適当である、



ジュース、等。機械は高性能と豊富にもたらす。各キャビティの容量はに高められた



びんのサイズが上限の顧客に会うことができるそれぞれ0.55Lとまたはより少しより等しいである場合の2750~2000bph、



条件。プレフォームの自動負荷システムと装備されていて、機械は堅実なパーフォーマンスを十分に自動的に使用する



そして全プロセスの間のオペレータの干渉のない高速。したがって、汚染のチャンスはある場合もある



明らかに減らされる、プロダクトの質を保証する。


II.テクノロジー開発


サーボPLCシステムの適用:


高のためのPTO （サーボ位置モジュール）システムを使用して採用されたOmronの動きのコントローラー システム（統合モジュールのタイプ）、



置く速度近接センサーはサーボ・システムに高速信号を送る軌道ターゲット位置を捜す。



トラックの位置は作り付け高精度の回転式エンコーダーによって情報を送返すサーボ モーター オンラインで検出される



制御システムに、最終的に、高速位置はモジュールの位置によって遂行される。


サーボ モーターの適用


型の動きのメカニズム:サーボ モーターをsynchronical輸送システムあるギヤ ボックスを接続するために採用した



型の両側で2つの蝶番のメカニズムの動きの上下に交換を達成するために採用されて2によって強く引いた



それぞれ連結棒。このように、ある中間移動の反対側に握る2型または互いの方の版を、



型の入り口および完了として一般に知られていて。サーボ モーターによって運転される強く引く車輪は右回りの円形を作る



絶えず、力の影響および身に着けていることを減らして、多くを滑らかに締め金で止める型を作る。各円形はaに導く



版の動きを握る型の完全な周期------開いた、近い。また高圧空気によって過給される型の錠



型の版間の影響を磨き、効果的に型を保護するメカニズムは加えられる。その上、それはに助ける



終了するびんのラインの分離の可視性を減らしなさい。サーボ モーター運転された型の動きのメカニズムは設計されている



一連の型の動きは簡単、正確であることを保障する堅い設計のシミュレーション解析に作成される、



一貫した、迅速、サイクル時間に0.2~0.4秒をする。


与えるプレフォームおよび暖房のホールダーの移動のメカニズムを前もって形成するため:プレフォームの供給のスター ホイールおよびプレフォーム



熱するホールダーの移動のメカニズムはサーボ モーター同期ベルト連結タイプ ドライブ ステップによって運転される。回転式プレフォームのため



暖房装置は可変的な頻度モーター、プレフォームによって、プレフォームの熱するホールダー（プレフォームの首は上向きにある）ある制御される



途切れることなく360度の回転式暖房、48mmのプレフォームの暖房ピッチはの内で、より多くのプレフォーム途切れることなく熱される



40%の上の効率そして省エネを改善する同じ間隔。同じサーボ モーターは同期的にに使用される



ステップ トラックを作る構造を簡単にする高速ステップの位置を回すためのスライド トラックで作動させなさい



迅速、安定した、生産のサイクル時間を非常に短くし、生産の効率を改善しなさい。


熱くする/可変的なピッチのメカニズムの後で行いなさい:このmechanisamはねじを接続するサーボ モーター採用される



直接、ねじは48mmから108mmに高く保障するために、ピッチ直接変わった、構造変わった向き直る



速度および正確2メカニズムの間の処理を行う。


グリッパーおよびびんの供給のメカニズムが付いているプレフォームの移動システム:打撃型に渡す熱くするプレフォーム



高速そして正確のために保障するために同じサーボ モーター及び同期ベルトによって運転される終了するびんの供給



これら二つの動き。


伸張のメカニズム（伸張の下で）:伸張の棒は保障するサーボ モーターによって突然運転される、



棒の動きの同期性はそれを生産前に調節をすることもっと簡単にし。（打撃を交換した後



型は、それを棒の伸張の高さを調節すること大いにちょうどタッチ画面のデータを、の代りに入れる必要があるもっと簡単にする



マニュアルによる調節をすること。）

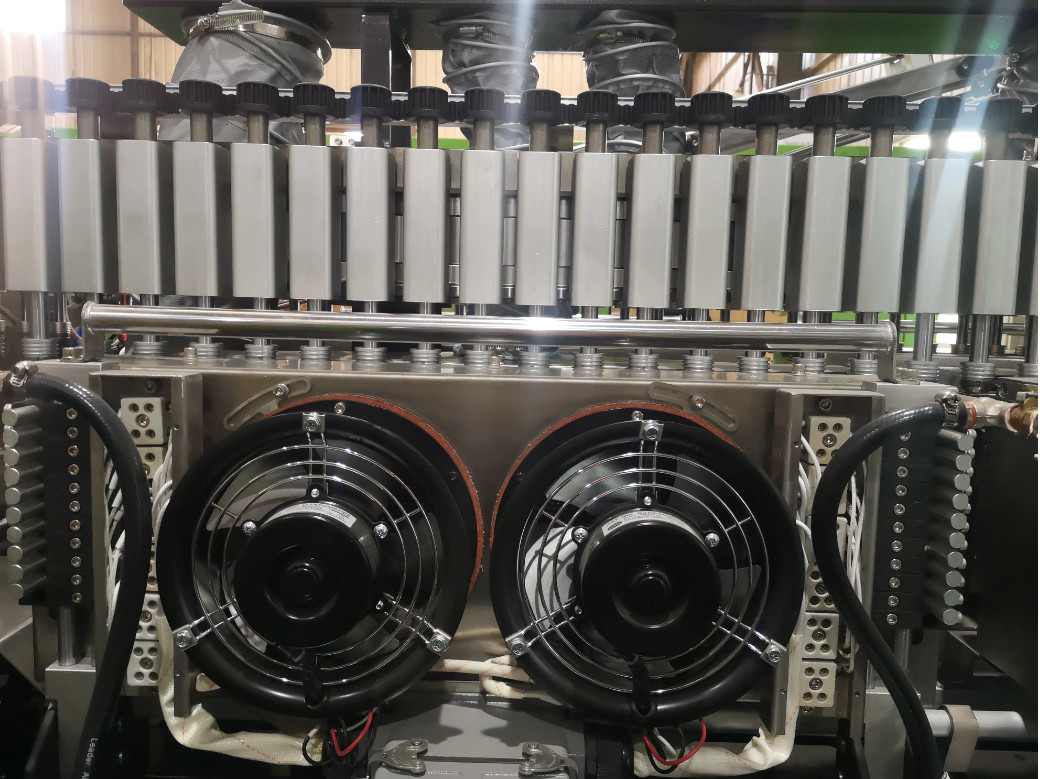

サーモスタットの暖房装置の適用


モジュール方式にされた制御システムはサーモスタットのフラスコのブランクの暖房のオーブンで使用される、赤外線ランプおよび反射器を使用しなさい



熱するプレフォーム。温度の価値を置いた後、装置はに従って自動的に出力電圧を調節できる



電圧変動および環境の温度変化によって影響されないで率。同時に、それはまた冷却される



効果的に内部熱する温度および定数を保証できる頻度コンバーターによって制御される循環の空気



熱するオーブンの温度は、表面を各プレフォームおよび内部温度の作るために均一に熱し。



さらに、びんはプレフォームの各側面が均等に熱することができるように、熱するオーブンの360度を回す



膨らんだびんの収穫およびthick-walledプレフォームの適応性の範囲を改良する。


プレフォームの暖房装置の完全なクローズド・ループ電圧安定器の適用:


熱するオーブンの温度は完全なクローズド・ループ電圧安定器によって制御される（フィードバックと）



RiBoの会社によって独自に成長して。コントローラーはスキャンで出力電圧（設定値）を検出し、調節する



毎秒100回の頻度、電圧出力の効果を均等に達成し、不安定の問題を解決するため



熱する効果により電源の電圧変動による発熱体（ランプ）の熱変動によって引き起こした。



付加は元の暖房のオーブンの一定した温度調整に、閉ループ制御システム相互に作用し、協力する



環境の温度変化によって引き起こされる熱する温度の変動を非常に改善するシステム。適用によっての



びん吹く機械の上記の技術、各プレフォームの熱する均等性および安定性は完全にありがちである



一貫した、最終的に各キャビティのびんの吹く効果の安定性そして均等性を保障する。このクローズド・ループ単位は持っている



更にびん吹く装置の全面的な性能を改善した。


機械は最後の熱するオーブンの端にプレフォームの温度の検出が、プレフォームの温度装備されている



吹く吹温度、プレフォーム打撃型に入る空気を救う吹くことに達しない。


III.性能および利点


i.Theの人間-機械インタフェースは作動し易い。すべては温度の調節およびプレフォームを含んで、コンピュータ化される



配分。


II。独立した移動可能な操作のパネルは、操作をより便利および適用範囲が広くする。


iii。のローディング、扱うびん分解を前もって形成すれば命令してステンレス鋼のマニピュレーターによって自動的に作動するすべてはである



第2汚染なし。


iv.自動胚のプレフォーム供給システムのプロセス中に、各プレフォーム チャネルに光電検出がある、



上部モーターの行為を制御すれば最後シリンダーは、各胚のプレフォームの均一配分を保障する



運び、物質的な不足を驚かすことの機能を持ちなさい。


v. 制御されるコンバーターが付いている循環の冷える給水系統、またファンはびんの首をに対して保護できる



プレフォームが熱されている場合の変形。


VI。homothermalヒーターは自動反射を採用し、力があるシステムに調節する閉じたループは絶えず供給した



電圧の変動によって影響されない割合では。助ける運搬の鎖は急に投げられ、paratacticである、



遅い暖房および低い電力の消費を実現しなさい。その結果、プレフォームは吹くこと容易均等に熱し。


VII。型の置かれた取付けは1時間以内に型を容易に変えることを可能にオペレータ必要とするにだけする



地面の立場は人のための安全大いにより高いこの仕事、機械フレームに立つ必要性を終えることができない。


VIII。私達が機械のために使用するすべての重要な部分は、電気の、空気の部品、サーボ モーター、等のような、有名である



日本、私達の装置の安定性そして長い生命を保障する米国およびヨーロッパから輸入される決め付けられた部品。


IX。高圧吹く弁は常態を保障できる低圧空気に変換の装置が装備されている、



低圧空気のない転換。機械はびんの過程において高圧空気回復装置が、装備されている



吹く生産はシリンダー前打撃に、高圧空気recoveried、使用することができる。


IV.容易な維持


Omronのサーボ コントローラー システム（動きのコントローラー、モジュラー）は特定に伝達し合うことによって機械によって接続される



ケーブル。ユーザーは動きのコントローラーを通して機械のすべての行為を管理できる。機械が欠陥を備えていれば、



人間-機械インタフェースは警告の合図を提供し、オペレータへの故障診断のレポートは、オペレータすぐに見つけることができる



欠陥の原因および欠陥の表示を通ってできるだけ早く修理するため。


びんが/空気コンベヤーで完全妨げられれば★はプログラムで、自動停止供給のプレフォームの機能置くことができる



光電検出によって。


熱するランプができれば機能との置かれるには余りにも長い時間の間働く機械停止を吹いた後機械★



自動的に温度を、救う電力消費および熱する座席の余分な温度を避けるため減らす。



（温度の設定は置かれた連絡するスクリーンである）


V. Safety


びん吹く機械の交換の部品は回線保護装置および危険信号が装備されている。


i. オペレータの安全


機械は完全な信頼できる安全ドアと全く封じられて、また校長のアルミニウム スリップ防止版が装備されている



最も大きい程度にオペレータの安全を保証できる表面。


II。機械の安全


複数のポイントの検出の技術は最も大きい程度に位置方式、締め金で止めるシステムおよび伸張システムの安全なランニングを保障するために採用される。





機械技術的な変数

項目		単位	モデル
			RiBo-6CR1.5L
鋳造物Spec。	プレフォーム ピッチ	mm	105
	プレフォームの暖房ピッチ	mm	38
	No.of Cav。	cav。	6
容器Spec。	Max.Containerの容積	L	1.5
	首径の範囲	mm	18~30
	Max.Containrの直径	mm	97
	Max.Containrの高さ	mm	325
※の※の理論的な出力		bph	15000~9000
力Spec。	評価される力	KW	123
	パワー消費量	KW	40~56
圧縮機Spec。	ブロー圧力	Mpa	2.5~3.2
	空気消費	m3/min	6~8
主要な機械Spec。	サイズ	mm	6843x3312x3250
	重量	Kg	7500
ノート*連続的な技術的な開発仕様書に予告なしに改良されなさいよる。
*Special設計は顧客の必要性に対応する。
